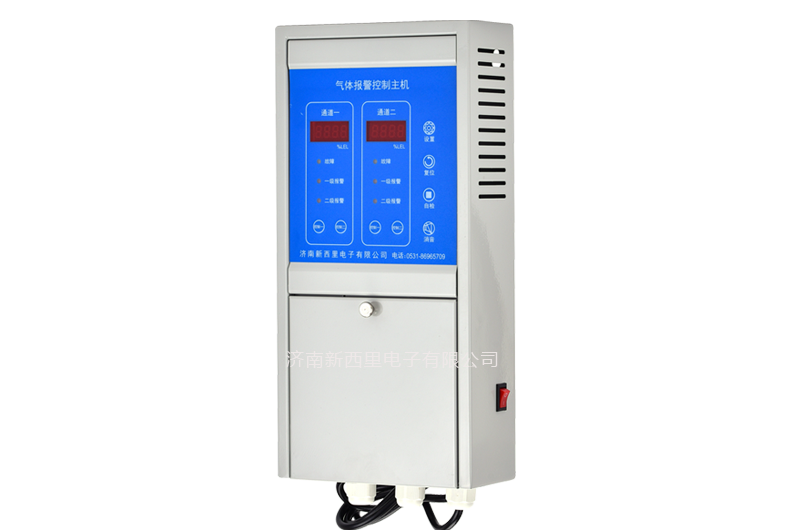

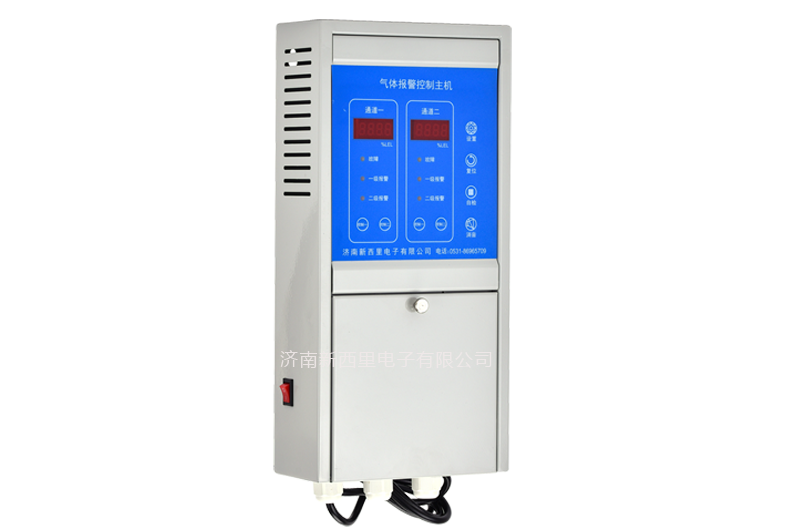

一.可燃/有毒氣體控制器概述
可燃/有毒氣體控制器是我公司獨立開發的功能實用、操作方便的可燃?xì)怏w報警控制器。可與我公司的可燃?xì)怏w檢測探測器共同組成工業用氣體報警系統。
該產品采用壁掛式的安裝，每一通道對應一個探測器。2通道控制器可以連接兩路探測器，每個路探測器可設置兩個報警點。通過與探測器的配合使用，并通過控制器單片機對探測器上傳的數據進行的各種數據的處理，最終完成數據的顯示，輸出的控制等功能。
本產品的設計、制造及檢驗均遵循以下國家標準：
GB12358-2006《作業場所環境氣體檢測報警儀通用技術要求》
GB16808-2008《可燃?xì)怏w報警控制器》
GB15322.1-2003《測量范圍為 0～100％LEL的點型可燃?xì)怏w探測器》
GB 16838 消防電子產品 環境試驗方法及嚴酷等級
功能特點：
☆顯示所檢測氣體的濃度
☆故障報警報警
☆LED數字顯示
☆接收DC4-20mA標準信號
☆設有便于操作的高性能微處理器
☆自動開啟風機和電磁閥
功能說明：

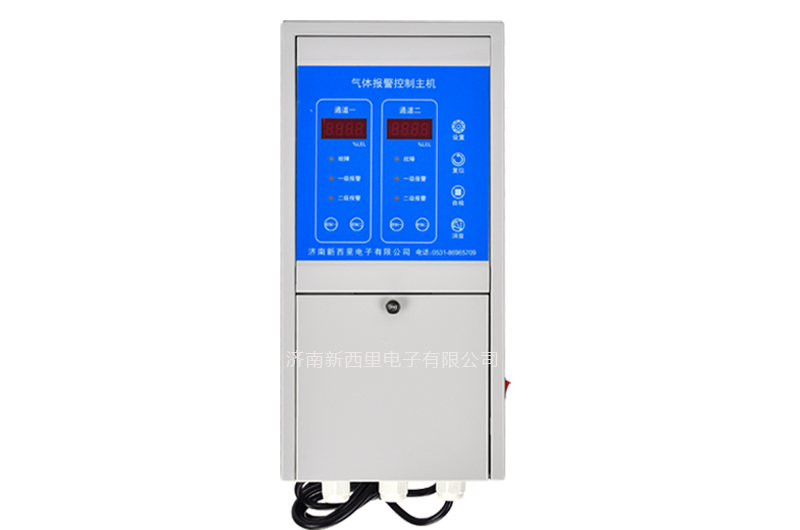

數碼管顯示器：顯示當前氣體濃度；
故障指示燈：通道數據錯誤，通道數據不在正常范圍，提示請檢查線路；
報警指示燈：氣體濃度超出報警設置點，點亮指示燈并且閉合對應繼電器；
設置鍵：進入設置狀態，分別設置通道一、通道二的一級、二級報警參數，輸出控制方式設置；
復位鍵：軟件復位系統，重新檢測各個通道；
自檢鍵：檢測系統各個部件，其中包括數碼管全部點亮、指示燈全部點亮、打開蜂鳴器，三秒鐘后自動退出；在進入設置狀態后，調整數據設置進度選擇；
消音鍵：關閉蜂鳴器；
控制一：關閉、打開一級報警繼電器輸出，在進入設置狀態后，調整數據加、減；
控制二：關閉、打開二級報警繼電器輸出，在進入設置狀態后，調整數據加、減；
五、控制器基本操作：
1、開機
線纜、主電以及外接設備接好，確認無誤后接通電源，打開電源開關（機箱右側），顯示面板將顯示內容全顯之后，控制器進入60s的自檢。自檢狀態結束后，控制器便進入正常的監控狀態。
2、檢測
當氣體濃度高于設置濃度時，對應指示燈點亮，相關繼電器閉合，蜂鳴器發出報警聲。按消音鍵可清除聲音，按控制鍵可斷開關聯繼電器清除報警。當氣體濃度低于設置濃度時，報警聲自動關閉，但是已閉合的繼電器不會斷開，為安全考慮請手動關閉。
3、報警值設定
控制器可以為每個通道設置獨立的兩個報警點，報警點設置范圍為0-100滿量程；兩個報警點相互不影響，各自對應一個繼電器，二級報警的比一級報警的蜂鳴器聲頻率高。
報警設置：
3、設置
1、按下設置鍵，低報、高報設置。
通道一(1L-XX ) 通道二 (1H-XX) 注：(X表示報警設定值）
通道一數碼管1L-XX說明通道一的一級報警處于設置狀態。1L-XX 通過通道一控制一、控制二加減，再按設置鍵1H-XX通過通道一控制一、控制二加減。再按設置鍵顯示F-01進入通道一、二級報警3秒脈沖信號設置、控制閥門輸出設置，通過控制一、控制二加減顯示1時為3秒脈沖設置，0時手動打開二級報警。再按設置鍵進入通道二的低報、高報設置，設置方法同上。（設置完畢后，再按設置鍵退出保存）
通道二的設置方法同上。
4、再次按鍵設置鍵超過2秒，可以保存數據，并退出設置。
注意：主機設置狀態超時30秒，自動退出設置，但是不保存設置的報警值。警告：（報警器的菜單報警設定值，不建議客戶隨意更改，以免造成不必要的麻煩，影響報警器的正常使用。更不要隨便提高報警值，當危險發生時而不報警，導致發生事故）
|
