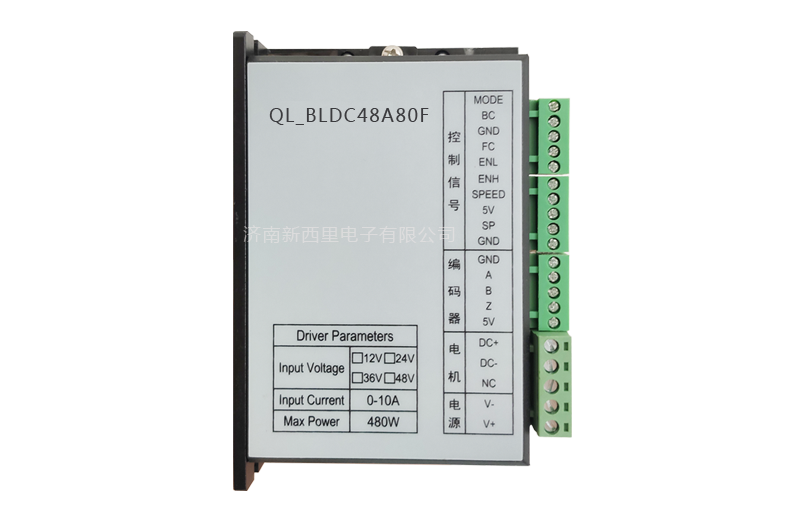

QL_BLDC48A80F使用及操作說明
1.供電電壓24V-72V
2.電流閉環設計，低速力矩大，運行平穩；
3.正反轉使能；
4. 調速方式：0-5V模擬量；
5.具有過流、馬達堵轉等保護功能。
產品概述
QL_BDC48AXF直流無刷電機驅動器是我公司最新推出的，針對小功率無刷電機傳動領域的高科技產品。本產品使用大規模的集成電路取代原有硬件設計，具有更高的抗干擾性及快速響應能力。本產品適合驅動峰值電流在80A以下，電源電壓DC24-72V中的任意一款低壓有霍爾三相直流無刷電機，并具有大電流工作時溫度低的特點。產品應用于針織設備、醫療設備、食品包裝機械、電動工具，低帶電動平板車等一系列的電氣自動化控制領域。
功能概述
本產品可以實現以下功能：
方波有霍爾速度開環運行
電氣性能指標
電氣性能（環境溫度Tj=25℃時）
|
供電電源 |
24-72V |
|
額定電流 |
不大于80A
（依所配電機和額定負載而定） |
|
額定功率 |
350,500,800,1KW,2.2KW |
|
適配電機 |
適配輸出功率≤2.2KW的電機 |
|
絕緣電阻 |
在常溫下﹥500MΩ |
|
絕緣強度 |
在常溫常壓下0.5KV，1分鐘 |
使用環境參數：
|
冷卻方式 |
自然風冷（推薦使用強制風冷） |
|
|
使用環境 |
場合 |
盡量避免粉塵，油霧及腐蝕性氣體 |
|
溫度 |
0℃～+50℃ |
|
|
濕度 |
﹤80%RH，無凝露，無結霜 |
|
|
震動 |
﹤0.5G（4.9m/s2 ）10Hz-60Hz(非連續運行) |
|
|
保存溫度 |
-20℃～+65℃ |
|
【提示注意】由于儲運環境溫度的劇烈變化，容易產生凝露或結霜，此時應把驅動器放置12小時以上，待驅動器溫度與環境溫度一致后方可通電運行。
端口說明（電源線，電機線為粗線，控制線，霍爾線為細線）
|
功能 |
標識 |
說明 |
|
控制信號端 |
白色線 |
對負極線短接正轉 |
|
黃色線 |
對負極線短接反轉 |
|
|
藍白線 |
信號負極 |
|
|
紅線 |
調速器供電線5V |
|
|
綠線 |
調速器信號線（0-5V輸入） |
|
|
黑線 |
調查速器負極 |
|
|
霍爾信號端 |
黑線 |
電機霍爾電源負極。 |
|
藍線 |
霍爾傳感器信號U相輸入。 |
|
|
綠線 |
霍爾傳感器信號V相輸入。 |
|
|
黃線 |
霍爾傳感器信號W相輸入。 |
|
|
紅線 |
電機霍爾電源正極。 |
|
|
電機及電源端 |
黃、綠、藍 |
電機三相輸出信號，接電機繞組 |
|
紅、黑 |
紅：電源正極。黑：電源負極 |
|
